Radio Devilのミニディスプレイについて

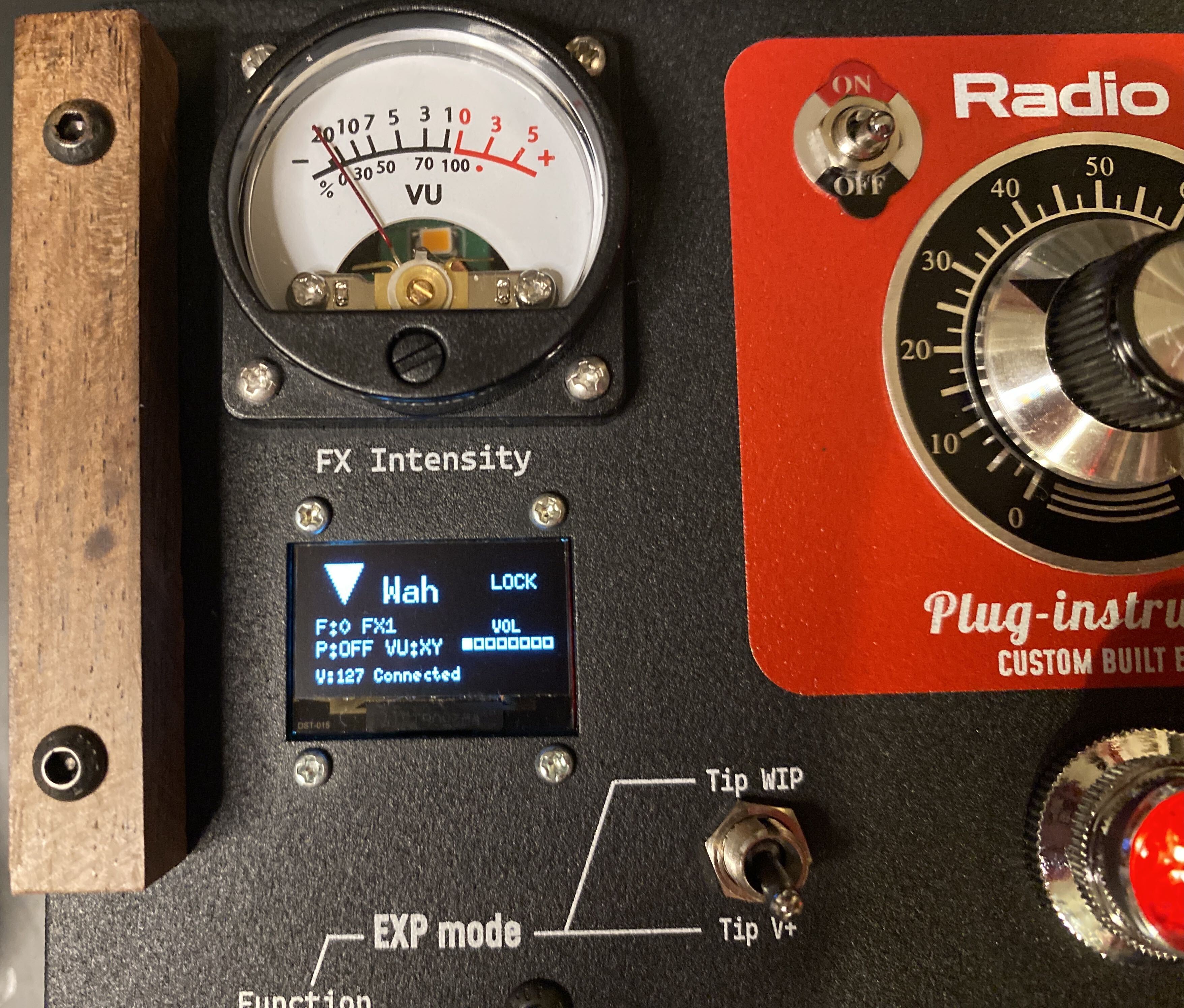

■Visual表示（デフォルト）
通常使用時の基本画面です。現在のモード、使用中のエフェクト、Cruise Controlとの接続状態などを視覚的に表示します。
エフェクト／操作方向
画面上部に、操作方向またはエフェクトの状態を示すアイコンと、使用中のエフェクトを大きく表示します。
Pitch / Wah / Flgr（Flanger）/ Trem / Expr / Mute などが表示されます。エフェクトをHoldしている場合は LOCK が表示されます。
VOXでは、通常の母音操作時は I / E / A / O / U、Y方向の操作時は VOX1 / VOX2、Auto動作中は AUTO と表示されます。
F:
Cruise Controlのタッチセンサーに触れている指の本数を表示します。
FX1 / FX2 / VOX / EXP
現在選択されているモードを表示します。
EXPモードでは、横に 49/100 のように現在のExpression値を100段階で表示します。Expression操作中は ▲ / ▼ で値の増減方向を表示します。
P: ON / OFF
ペアリング待機状態を表示します。
ON＝ペアリング待機中
OFF＝ペアリング待機中ではない状態
VU: XY / VOL
RDメーターが現在何を表示しているかを示します。
XY＝タッチコントロールの移動量、VOL＝音声レベルです。
V:
Cruise Controlのコントロールノブで設定した音量を表示します。
Waiting CC / Connected
Cruise Controlとの通信状態を表示します。
Connected＝通信中、Waiting CC＝Cruise Controlからのデータを受信していない状態です。通信が1秒以上途切れた場合も Waiting CC に戻ります。
VOL / XY メーター表示
画面右側のバー表示は、RDメーターとは反対の情報を補助表示します。
RDメーターが移動量の場合はここに VOL、RDメーターが VOL の場合はここに移動量を表示します。

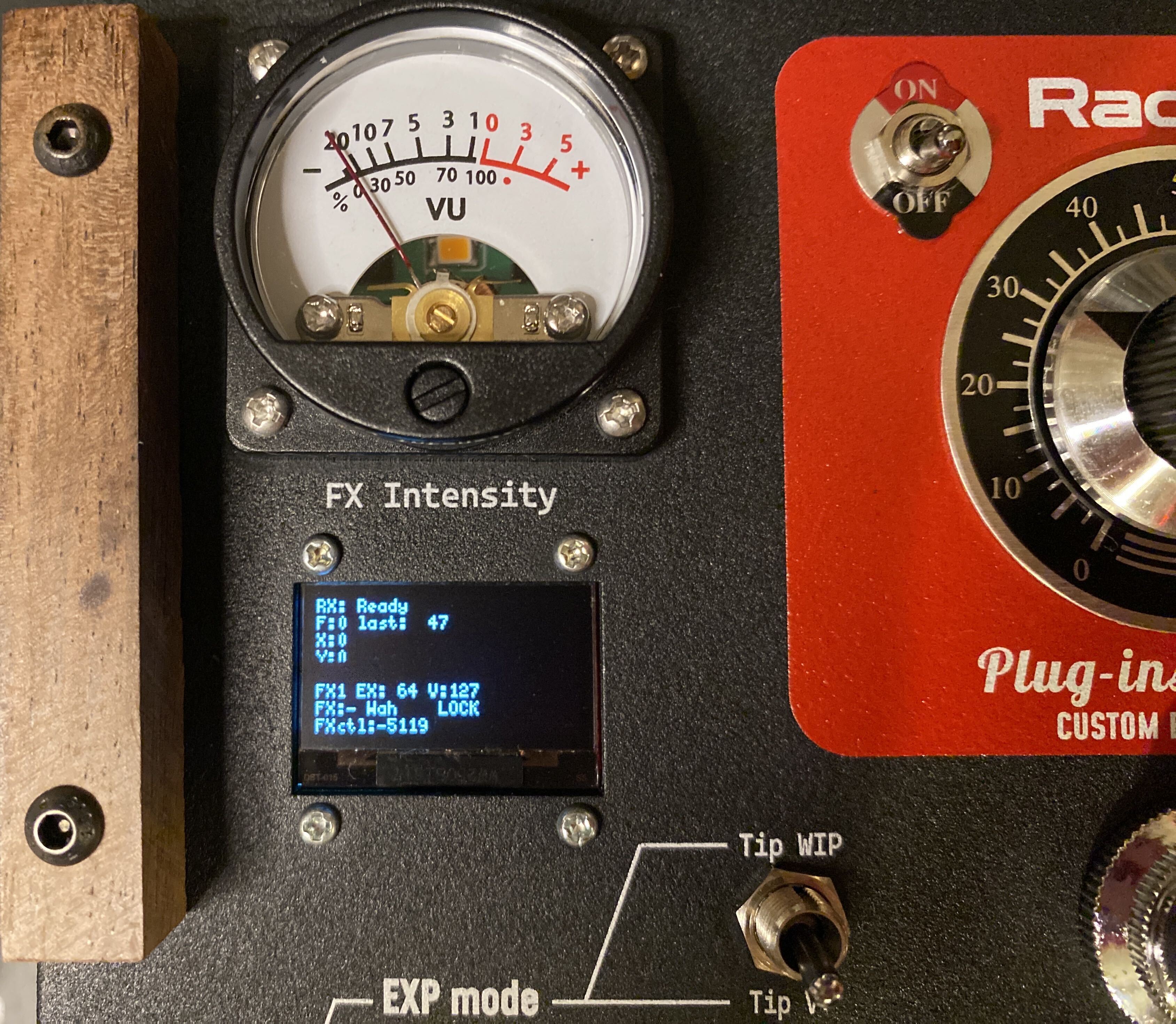

■Parameter表示
Cruise Controlから受信している値やRadio Devil内部の動作状態を数値で確認するための詳細画面です。
動作や設定の確認をしたいとき、またトラブルシューティングに使用します。
RX: Ready / Preparing
Radio Devilの無線受信機能の状態です。Ready＝受信可能、Preparing＝準備中です。
F:
タッチセンサーで検出している指の本数です。0＝タッチなし、1＝1本指、2以上＝複数指です。
last:
Cruise Controlから最後にデータを受信してからの経過時間をms単位で表示します。
X: / Y:
Cruise Controlから受信したタッチ移動量です。指を置いた位置を0として、そこからのX方向／Y方向の移動量を表示します。
knob:
Cruise ControlのVolume用ロータリーエンコーダーから受信した積算カウントです。主に動作確認用の値です。
EX:
Expression出力の現在値を表示します。内部のデジタルポテンショメーター値と、49/100 のような100段階換算値で確認できます。Cruise Control未接続時にも現在値は表示されます。
V:
Cruise ControlのVolumeノブで設定された内部音量値を表示します。範囲は0～127です。
エフェクト表示
現在認識されている操作とエフェクトを表示します。FX1ではPitch / Wah、FX2ではFlanger / Tremolo、EXPではExpressionの増減方向、VOXではX/Y操作、Mute時はMuteを表示します。Hold中は末尾に LOCK が表示されます。
コントロール量
FX1 / FX2では、操作方向とタッチ移動量を数値で表示します。センサー操作がどの程度エフェクトへ反映されているかを確認できます。
P:
ペアリング待機状態。1＝待機中、0＝ペアリング待機中ではない状態。
B:
ペアリング情報の保存状態。1＝ペアリング先が登録済み、0＝未登録。
R:
無線受信機能の準備状態。1＝Ready、0＝未準備。
VU:
RDメーターの表示設定。0＝XY（タッチ移動量）、1＝VOL（音量）。
Cruise Controlからデータをまだ受信していない場合は、F / X / Y / knob が - または ---- 表示となり、最下部に Waiting CC と表示されます。
