■Vibescopeの特徴
・波形表示
Vibescopeでは、その中央にあしらわれたモニターに、入力されたギターの音を時間と電圧の波形として表示します。
波形からピックアップの特性を把握したり、エフェクターの効果を視認したりできるだけでなく、サステインのような楽器特性や、ピッキングの強弱などの演奏ニュアンスも可視化。これまで耳だけに頼っていた音作りを波形で視覚的に捉えることにより、音の再現性とブラッシュアップの効率が劇的に高まります。
モニターの表示は、背面のスイッチでブースト連動と常時onを切り替え可能。
表示回路部には信頼性の高い既製基板を採用し、ギターに最適化されたオリジナルファームウェアをPlug-instrumentsにて開発、書き込みを行っています。

注意：波形は弾き方やペダルの種類、設定値などによって上記説明と異なる傾向を示す場合があります。

・サウンドキャラクター分析
波形だけでは捉えきれない倍音などのサウンドキャラクターを特徴づける構成要素を分析し、硬さ(Hardness) ・太さ(Fullness) ・ドライブ感(Drive) ・ハスキー感(Grit)という独自指標を算出、10段階で表示します。このサウンドキャラクター分析と波形分析を併用することで、自分が作り出す音についてより深い理解を得られるとともに、より確信的なサウンドメイキングが可能になります。

【サウンドキャラクター分析の各項目について】
サウンドキャラクター分析は波形をもとにしているため、評価はその瞬間瞬間で変化します。エフェクトはもちろん音程やピッキングニュアンスなどにも影響を受けますので、ロングトーンを複数回鳴らし、一定時間の大局的な傾向で音を判別するなどの利用方法をおすすめします。

硬さ(Hardness) ：音のエッジーさを表す指標
太さ(Fullness) ：音の芯や太さを表す指標
ドライブ感(Drive) ：歪みやブースト、強いアタックなどを表す指標
ハスキー感(Grit)：細かくザラついた、ノイジーな状態を表す指標

注意：上記は数学的な判定を言葉で表現したものであり、波形によっては指標名にそぐわない結果を示すことがあります（例・クリーントーンなのにドライブ感が上がる、など）。

・数値表示

画面右上の数値は、以下を示す指標になっています。

【Vmax・Vmin】最大・最小電圧（V）。ピッキングの強さやエフェクター出力レベルによって変化。強く弾けば高くなる。

【Vpp (Peak-to-Peak Voltage)】最大電圧差（Vmax - Vmin）。ギター出力の振幅の大きさを示す。

【Vrms】実効値（Root Mean Square Voltage）。波形のエネルギーに相当。音の実効的な音量に対応。コンプレッサーやアンプ出力にも関連する指標。

・オレンジドロップ採用のブースト回路
Vibescopeのワンノブ・ブースターはオリジナル基板となっており、シンプルな設計ながらピックアップのサウンドキャラクターをロスなく伝え、ギターの種類を選ぶことなくその存在感だけをウォームかつクリアに増幅させます。
ノブを一番左に回すとトゥルーバイパス時より若干低めのレベルから始まり、甘く伸びやかなトーンを経由して、爆発的な出力までをカバー。クリーンブースト回路は分析ツールの前段に配置されているため、Vibescope自体でかけたブーストのかかり具合も波形として画面で確認することができます。
また、入力カップリング用のキャパシタには、ギター/アンプ用のコンデンサーとして愛され続けてきたSprague社のOrange Dropを採用。同等の回路と比べても、ブースト時の太さと明瞭さが際立っています。
ノブにはブラウン管テレビジョンのチャンネルセレクターをイメージしたディテント（クリック感）のあるポットを採用。これは単純にノスタルジックな演出ではなく、クリックによって音の再現性を高めるための役割を担っています。

・出力は完全アナログ、ブーストoff時はトゥルーバイパス
Vibescopeはデジタルな分析機能を提供しますが、出力回路と分析回路は完全に分離しており、ブーストされた信号はDSP（デジタル信号処理）を介さないナチュラルなアナログ信号、ブーストoff時はトゥルーバイパスとなります。

・商品仕様
■サイズ(mm・スイッチなど突起部含む)
W：146　D：130　 H：60

■質量
約480g（本体のみ）

■ディスプレイ
2.4インチカラーTFT液晶ディスプレイ

■インピーダンス
入力：約5MΩ　出力：約5KΩ

■使用電流
最大 120mA

■付属品
9V ACアダプター（センターマイナス）
※電池は使用できません

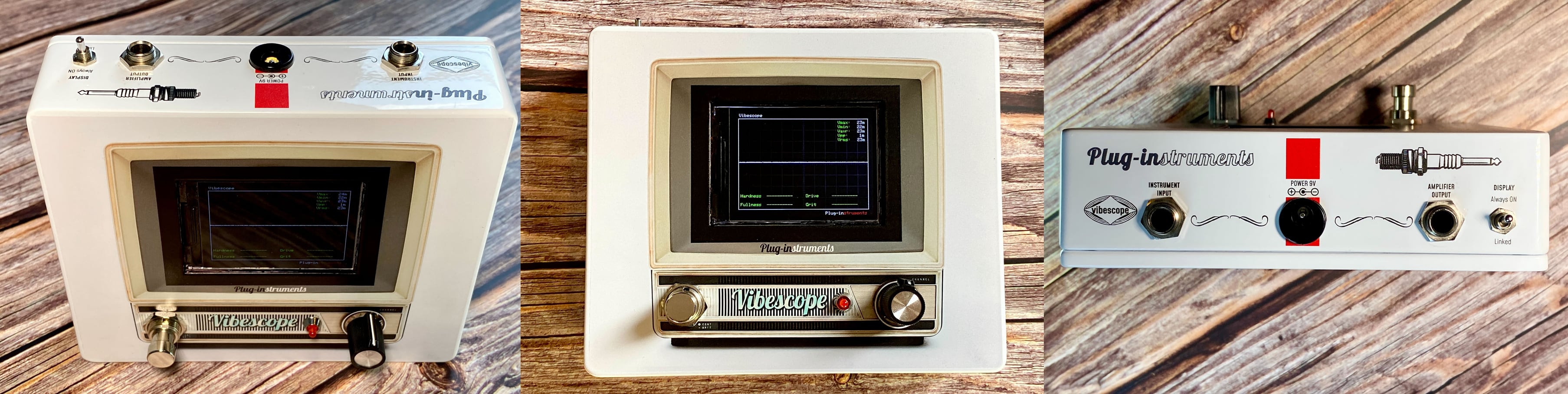

Vibescope Visualizer / Clean Boost Pedal

As its name suggests, Vibescope is a brand-new type of effects pedal designed to visualize the vibes of your sound.
Whether you want to capture your tone visually for consistent settings, compare pickup characteristics, check how other effects respond, or analyze instrument behavior, Vibescope serves a wide range of purposes.
And with its Orange Drop–equipped boost circuit, it also functions as a high-quality clean boost pedal—natural, transparent, and highly articulate.

View on Store
View User Manual

Key Features of Vibescope
• Waveform Display
At the center of Vibescope is a built-in monitor that displays your guitar signal as a waveform of time and voltage.
You can instantly see pickup characteristics, visualize how other pedals affect your tone, and even track sustain, picking strength, and playing nuances.
By translating sound into a visual form, Vibescope dramatically improves both the reproducibility and efficiency of your tone-shaping process.
The monitor’s display mode can be toggled between boost-linked and always-on via a rear-panel switch.
For the display circuitry, we use a highly reliable off-the-shelf PCB, and Plug-instruments develops and programs original firmware optimized for guitar use.

Examples of Effect Waveforms
Distortion: Flattened waveform peaks
Tremolo / Phaser: Periodic modulation of the waveform
Compressor: Reduced amplitude range
Delay / Echo: Repeating, decaying waveform tails
Reverb: Residual “tail” following the main waveform
…and more
Note: Waveforms vary depending on playing style, pedal type, and parameter settings.

• Sound Character Analysis
Beyond the waveform, Vibescope also analyzes harmonic content and other sonic elements, delivering a unique four-parameter evaluation:
Hardness – measures edge and bite
Fullness – represents body and core tone
Drive – indicates distortion, boost, or strong attack
Grit – reflects grainy, noisy texture
Results are displayed on a 10-step scale in real time, changing dynamically with pitch, picking nuance, and effect settings.
To get a more reliable tonal profile, we recommend sustaining a long note and observing the overall tendencies over time.
Note: These parameters are algorithmic expressions of mathematical data. Certain waveforms may produce results that appear inconsistent with the label (e.g., “Drive” rising even on a clean tone).

• Numeric Readouts

The numbers at the top-right of the screen indicate the following:

[Vmax / Vmin] Maximum / minimum voltage (V). Varies with picking strength and the output level of your effects. The harder you play, the higher the values.

[Vpp (Peak-to-Peak Voltage)] Maximum voltage difference (Vmax − Vmin). Indicates the amplitude of the guitar’s output.

[Vrms] Root Mean Square voltage. Corresponds to the waveform’s energy and the perceived loudness. Also a relevant metric for compressors and amplifier output.

• Orange Drop Boost Circuit
The single-knob boost circuit delivers your pickups’ natural character with warm yet clear amplification, regardless of guitar type.
Starting just below unity gain (slightly lower than true bypass), the knob sweeps through smooth, sweet sustain and up to explosive output.
Since the boost circuit is placed before the analysis section, you can also visually monitor the boost response directly on the waveform display.
For the input coupling capacitor, Vibescope adopts the legendary Sprague Orange Drop—a favorite in guitar and amp circuits but rarely used in compact pedals due to cost and size. Compared with similar circuits, the boosted sound has noticeably more body and clarity.
The knob uses a detented (click-stop) potentiometer inspired by the channel selectors of CRT televisions. This isn’t just a nostalgic flourish—the clicks help improve the repeatability of your tone settings.

• Fully Analog Output with True Bypass
While Vibescope provides advanced digital analysis, its audio path remains fully analog.
Boosted signals pass through pure analog circuitry without DSP, and when the boost is off, the pedal switches to true bypass for complete signal integrity.

• Specifications
Size (incl. protrusions): W146 × D130 × H60 mm
Weight: approx. 480g (main unit only)
Display: 2.4" color TFT LCD
Input Impedance: approx. 5 MΩ
Current Consumption: Max. 120 mA
Accessories: 9V DC power adapter(center-negative・Batteries cannot be used)
